固定式雷達測流設備

產品介紹

雷達流量計是一款針對雨雪、多風等復雜氣象場景開發的非接觸式流量在線監測產品。常規雷達流量計往往因外界環境變化而產生測流誤差，雷達流量計一體化集成了雨量等級判斷、風速等級測量、風向測定等功能，有效規避了這類問題。其獨有的置信度評估功能， 讓用戶使用數據更放心。

多傳感器融合：內置雨量、風速、風向感應設備，自動補償外界環境因素造成的預判，并列入2021 年水利部推廣目錄。

CFD+ 自學習：基于實測數據，擬合水利模型，利用流速-卡爾曼濾波算法輸出流量值，獲發明專利《一種流量測量方法》。

置信度感知技術：提供數據可靠性參考依據。

高靈敏天線技術：獲發明專利《一種高靈敏的雷達測速儀》。

技術參數

測速范圍：0.03~20 m/s，

測速精度：±0.01 m/s；±1%FS，

測速頻率：24GHz，

測速俯仰角：30~70°，

測速波束角：10°，

姿態補償：俯仰角、橫滾角精度±0.5°；分辨率±0.1°，

供電電源：DC6~30V，

風速：0~40米/秒，啟動風力≥1級風

流速跟蹤補償算法：依據水體流速變化的連續性，流速跟蹤算法可去除外界干擾；對輸出數據進行置信度評估，

雨量等級：大雨、中雨、小雨、無雨（閾值可設置），

風向：真北參數可調16向，上位機顯示8方向，無風時不顯示風向

平均功耗：工作電流<65mA，待機電流<10mA (@DC12V)，

防護等級：IP68，

數據接口及通訊協議：標配RS485 接口；RS485，Modbus 協議，

配置方式支持遠程及手機藍牙進行軟件調試、設參、升級，

網絡傳輸層多采用4G/NB-IoT 等混合組網方式，

波特率：9600~115200，

通過引入現場雨量及風速風向信息，補償環境因素造成的流速測量誤差，

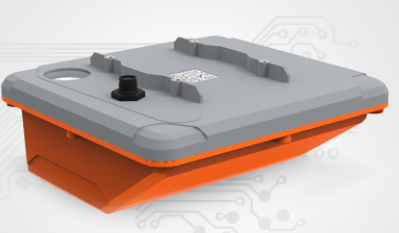

產品圖片
